تایمر ستاره مثلث شیوا امواج

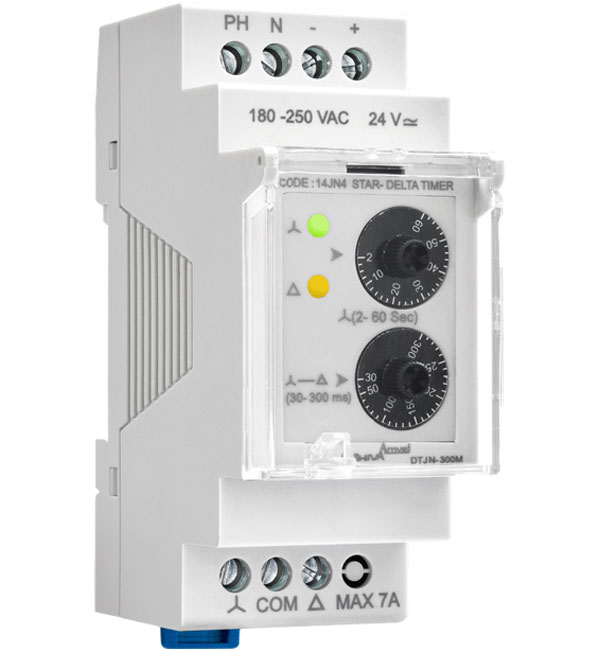

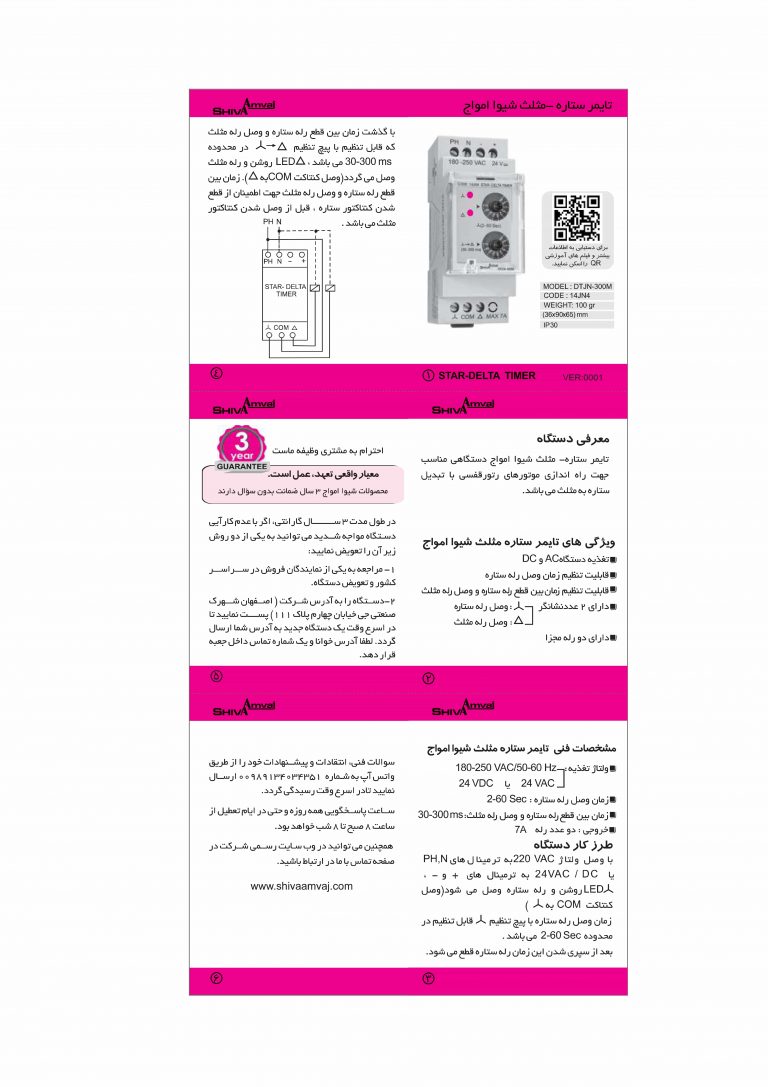

تایمر ستاره مثلث شیوا امواج، جهت راه‌اندازی الکتروموتورهای رتور قفسی با تبدیل اتصال سیم پیچ های موتور از حالت ستاره به مثلث بکار می‌رود. با استفاده از این تجهیز، زمان کار الکتروموتور در حالت ستاره و زمان توقف بین حالت ستاره و مثلث قابل انتخاب است.

ویژگی های تایمر ستاره مثلث شیوا امواج

• تغذیه دستگاه AC و DC
• قابلیت تنظیم وصل رله ستاره
• تنظیم زمان بین قطع رله ستاره و وصل رله مثلث
• داراری دو عدد نشانگر
• :وصل رله ستاره
• :وصل رله مثلث
• دارای دو رله مجزا برای حالت های ستاره و مثلث

طرز کار تایمر ستاره مثلث

با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VACDC به ترمینال های ،- LED روشن و رله ستاره وصل می شود.(وصل کنتاکت COM به )

زمان وصل رله ستاره با پیچ تنظیم  قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ → در محدوده 300-30 میلی ثانیه می باشد،   LED روشن و رله مثلث وصل می گردد. (وصل کنتکات COM به )

تنظیم زمان استراحت برای اطمینان از قطع شدن رله ستاره، قبل از وصل شدن رله مثلث است.

توجه1:

• برای تنظیم حالت استراحت، ابتدا زمان را روی بالاترین مقدار ( ۳۰۰ میلی‌ثانیه) تنظیم می‌کنیم و به صدای الکتروموتور گوش کرده، اگر احساس کردیم که در زمان تبدیل از ستاره به مثلث، سرعت موتور کاهش پیدا کرد و جریان‌ هجومی از شبکه وجود دارد، زمان را کمی کاهش داده و دوباره امتحان می‌کنیم. این سیکل را ادامه می‌دهیم تا سیستم به بهینه‌ترین حالت خود برسد.

توجه 2:

• رله خروجی تایمر ستاره مثلث شیوا امواج تنها برای استفاده در مدار فرمان مناسب بوده و جهت عملکرد مناسب و افزایش طول عمر باید در خروجی از سه عدد کنتاکتور شامل کنتاکتور ستاره و مثلث و رابط  استفاده کرد.
